المعايير الفنية

1. عرض المواد الخام : 914 مم / 925 مم / 1000 مم / 1200 مم / 1220 مم / 1250 مم (يمكن تخصيصها وفقًا لاحتياجاتك)
2. سمك الورقة: 0.15 مم – 3.0 مم (يمكن تخصيصها وفقًا لاحتياجاتك)
3. السرعة : 10 م 100  م/دقيقة (يمكن تخصيصها حسب احتياجاتك)
4. الجهد الكهربائي:  380 فولت 50 هرتز 3 مراحل / 220 فولت 60 هرتز 3 مراح  (يمكن تخصيصه وفقًا لاحتياجاتك)
5. اللغة :  الإنجليزية / الإسبانية / العربية / الروسية / البرتغالية / الألمانية / الفرنسية (يمكن تخصيصها وفقًا لاحتياجاتك)
6. (يمكن تخصيصها وفقًا لاحتياجاتك) Cr12 / Cr12 Mov  :مادة البكرات
7. العلامة التجارية للمحرك: سيمنز / أخرى (يمكن تخصيصها وفقًا لاحتياجاتك)
8. التحكم الإلكتروني: سيمنز / أخرى (يمكن تخصيصها حسب احتياجاتك)
9. وزن المواد الخام لفك اللف واللف: 5 طن / 7 طن / 8 طن / 10 طن / 12 طن / 15 طن / 20 طن / 25 طن (يمكن تخصيصها وفقًا لاحتياجاتك)

سيناريوهات التطبيق

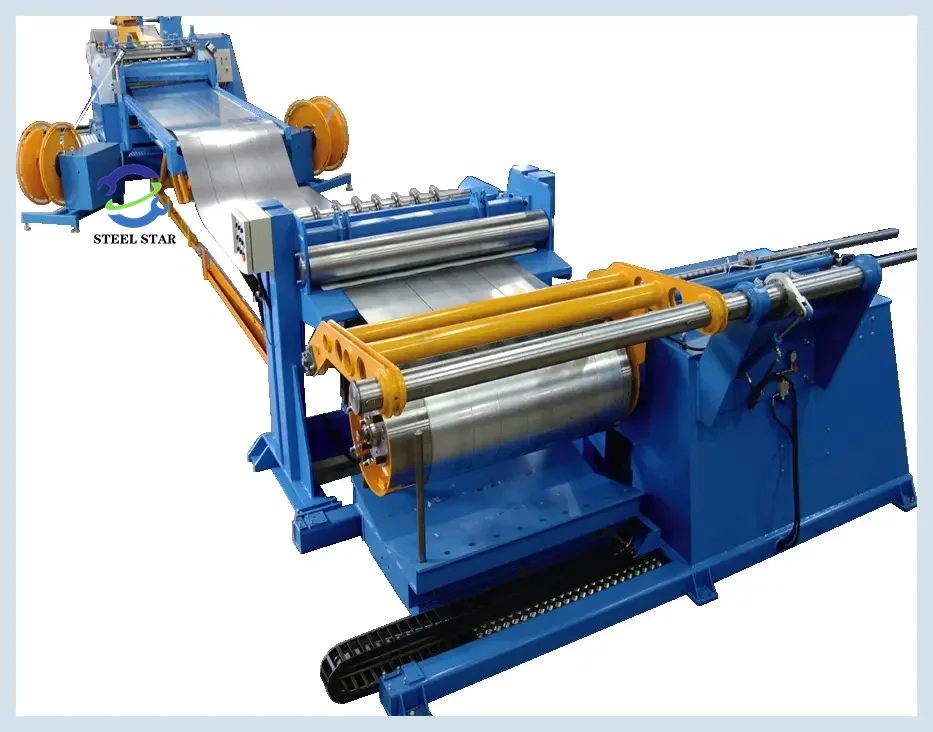

خط إنتاج المعدات

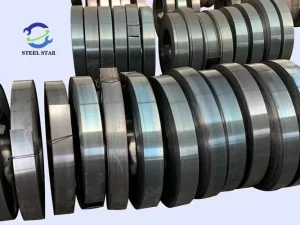

آلة الحز، والمعروفة أيضًا بخط الحز، آلة الحز، آلة الحز، هي اسم لمعدات قطع المعادن. 1. الغرض: مناسب للقص الطولي للشرائط المعدنية وإعادة لف الشرائط الضيقة إلى ملفات. 2. المزايا: التشغيل السهل، جودة القطع العالية، الاستخدام العالي للمواد، تنظيم السرعة بدون خطوات لسرعة القطع، إلخ. 3. الهيكل: يتكون من الفك (الفك)، تحديد موضع المواد، الحز والقص الطولي، اللف (اللف)، إلخ. 4. المواد القابلة للتطبيق: الصفيح، صفائح الفولاذ السيليكونية، شريط الألمنيوم، النحاس، الصفائح الفولاذية المقاومة للصدأ، الصفائح المجلفنة، إلخ. 5. الصناعات القابلة للتطبيق: المحولات، المحركات، الأجهزة المنزلية، السيارات، مواد البناء، صناعة التعبئة والتغليف، إلخ.

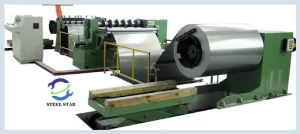

آلة القطع تسمى أيضًا خط الحز، آلة الحز، آلة الحز، والتي تستخدم لفك، قطع وإعادة لف الملفات المعدنية إلى ملفات بالعرض المطلوب. إنها مناسبة لمعالجة الفولاذ الكربوني المدلفن على البارد والساخن، فولاذ السيليكون، الصفيح المقصدر، الفولاذ المقاوم للصدأ والمواد المعدنية المختلفة بعد طلاء السطح. 1. التطبيق: إنها مناسبة للقص الطولي للشرائط المعدنية وإعادة لف الشرائط الضيقة إلى ملفات. 2. المزايا: التشغيل السهل، جودة القطع العالية، معدل استخدام المواد العالي، تنظيم السرعة بدون خطوات لسرعة القطع، إلخ. 3. الهيكل: يتكون من الفك (الفك)، وضع المواد، الحز، اللف (اللف)، إلخ. 4. المواد القابلة للتطبيق: الصفيح، صفائح الفولاذ السيليكونية، شريط الألمنيوم، النحاس، الصفائح الفولاذية المقاومة للصدأ، الصفائح المجلفنة، إلخ. 5. الصناعات القابلة للتطبيق: المحولات، المحركات، الأجهزة المنزلية، السيارات، مواد البناء، صناعة التعبئة والتغليف، إلخ.

هيكل آلة الحز:
يتضمن تكوين المعدات لسلسلة آلات الحز بشكل عام ما يلي: جهاز فك اللف، جهاز توجيه، جهاز شد فك، مقص رأس، طاولة لولبة، حلقة، مقص قرص، بكرة توجيه، بكرة نقل سلسلة الماكينة، جهاز تثبيت المدخل، جهاز لف التوتر المستمر، كسارة الحافة ، سيارة الخردة، آلة اللف، جهاز ورق التبطين، إلخ. سلسلة آلات الحز عمومًا لها الأشكال التالية.
أ. الحز التكراري ذو الدخول الواحد
هذا النوع من الحز يضع حلقة أمام آلة القص. هناك تفكيك المحرك المركزي، وفك التوتر، وفك الأسطوانة العائمة التي يتم التحكم فيها، وأشكال أخرى لإرسال الشريط إلى حلقة المدخل. يمكن لهذه الطريقة تحقيق قص توتر دقيق أو صفر توتر لتجنب انزلاق شفرة القص؛ في الوقت نفسه، يمكن استخدام جهاز فك اللف بدون جهاز توسيط، ويمكن توسيط الشريط في الحلقة.
ب. الحز التكراري ذو المخرج الواحد
هذا النوع من الحز يقوم بتثبيت حلقة بعد آلة القص، ويتم دفع الشريط المقطوع بواسطة آلة القص إلى الحلقة الخالية من التوتر الموجودة بين آلة القص وجهاز الشد. بالنسبة للشرائط الرفيعة، قد تكون هناك حاجة إلى نظام توجيه حافة المدخل لضمان الفك المستقر للشريط أثناء القص. هذه الطريقة يمكن أن تتجنب بشكل فعال مشكلة اللف غير المتزامن لكل شريط الناتج عن اختلاف السمك، وتحقيق لف الشريط عن طريق التحكم في شد اللف؛ نظرًا لإعداد حلقة المخرج، يمكن أن يتدفق الشريط من شفرة القص بحرية، مما يمنع تآكل الشريط على شفرة القص تحت التوتر ويؤثر على عمر شفرة القص؛ وفي الوقت نفسه، وبسبب غياب التوتر عند المخرج، يتم تجنب ظاهرة العنق الشريطي. يتم استخدام حلقة منفذ واحد أكثر.
ج. الحز المزدوج
يجمع قطع الحلقات المزدوجة بين شكلي قطع حلقات الدخول وقص حلقات الخروج. بعد مغادرة آلة اللف وقبل الدخول إلى آلة القص، يتم تغذية الشريط إلى حلقة حرة عن طريق جهاز فك اللف أو جهاز الأسطوانة المضغوطة أو جهاز الشد. بعد أن يغادر الشريط المقطوع آلة القص، يتم إرساله إلى حلقة أخرى ثم يدخل إلى جهاز الشد. ولذلك، فإن طريقة الحز هذه تسمى الحز “الحلقة المزدوجة”. مع هذا النوع من الحز، يتم استخدام آلة الحز فقط لتقسيم الشريط، وبالتالي القضاء على إمكانية انزلاق الشريط على المقص. تعمل هذه الطريقة على تحييد خصائص حلقة الدخول الفردية وحلقة الخروج الفردية، وهي مناسبة لقص الشرائط الرقيقة والناعمة.

المعلمات التقنية لآلة الحز:
مواصفات آلة الحز لديها العديد من المعلمات الرئيسية، وأهم المعلمات وبيانات المعلمات هي كما يلي
(على سبيل المثال: خطة خط الحز 3 × 1600)
المؤشرات الفنية الاساسية
1. معلمات المواد الخام
المواد لوحة مدرفلة على البارد، لوحة الفولاذ المقاوم للصدأ، لوحة الألومنيوم، لوحة مجلفنة، لوحة الحديد، لوحة المغلفة اللون
سمك اللوحة 0.15 ~ 3.0 ملم
عرض اللوحة 500 ~ 1600 مم
القطر الداخلي للملف Φ508mm/Φ610mm
القطر الخارجي للملف ≥Φ1600mm
الحد الأقصى لوزن الملف 10000 كجم
2. معلمات المنتج النهائي
شريط القطر الداخلي Φ508mm
القطر الخارجي للشريط ≥Φ1600mm
الحد الأقصى لوزن اللف 10000 كجم
الحد الأدنى لعرض الشريط 15 مم (سمك اللوحة ≥0.5 مم)
دقة العرض ±0.05 مم (سمك اللوحة ≥1 مم)
±0.1 مم (سمك اللوحة > 1.1 مم)
لدغ القص سمك اللوحة 5٪، الحد الأدنى 0.03 مم
استقامة الشريط 0.5 مم/1000 مم (لوحة قياسية عالية الجودة، عرض اللوحة> 100 مم)
3. معلمات المعدات
عدد شرائح القطع الطولية 7 شرائح (سمك 3 مم)
12 شريط (سمك 2 مم)
25 شريط (سمك 1 ملم)
55 شريطًا (سمك <0.5 مم)
سرعة القطع القصوى 150 م/دقيقة
إجمالي الطاقة حوالي 220 كيلو واط
